천공 TZM 몰리브덴 합금 최고 헤드 재료 츠텀 금속 최고 헤드

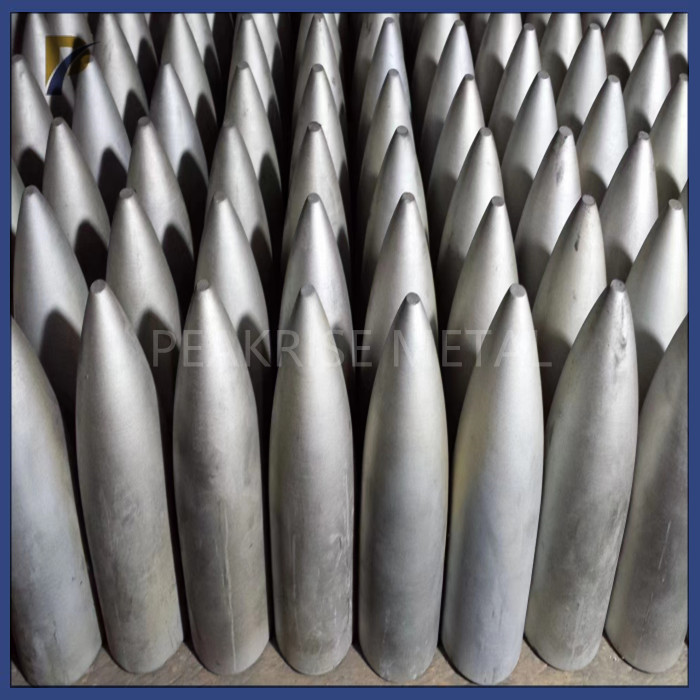

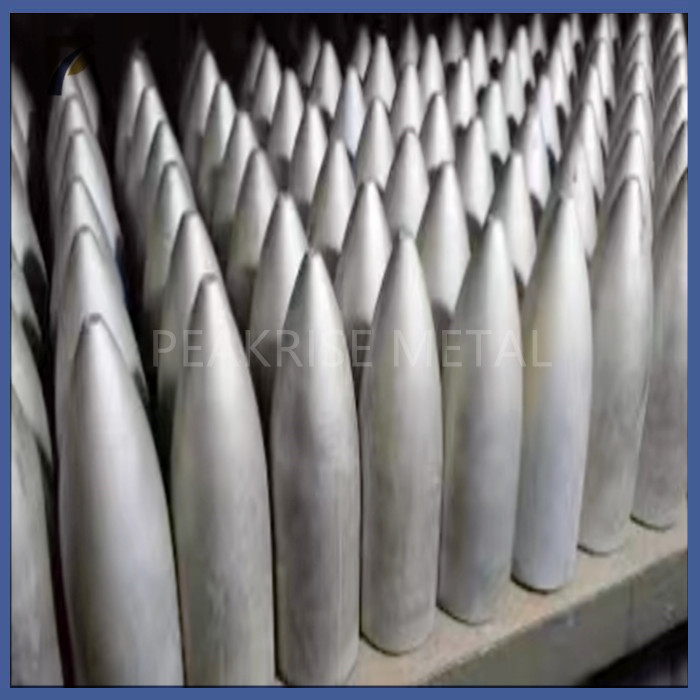

천공을 위한 TZM 몰리브덴 최고 헤드

1. 천공 상술을 위한 TZM 몰리브덴 최고 헤드 :

TZM 몰리브덴 최고 헤드는 무계목 강관 굴대 헤드의 생산량을 위해 몰리브덴 티타늄 지르코늄 합금으로 만들어진 몰리브덴 합금입니다. 몰리브덴 합금 플러그는 희토류 소재로 추가된 몰리브덴 분말 FMo-1 원료로 만들어지고,, 형성되, 형태 처리, 고온 소결과 다른 과정을 섞는 것을 통하여 처리됩니다. 마지막 항목은 9.4g/cm3의 비중을 가지고 있습니다.

2. 천공 생산 장치를 위한 TZM 몰리브덴 최고 헤드 :

냉간 정수압 프레싱

기재 테 또는 입지에 거꾸로 그 요구를 만족시키는 TZM 몰리브덴 최고 헤드는 누르기 위한 트레이에 직립시킵니다. 가압속도와 체류 시간은 작은 몰리브덴 최고 헤드에 어떤 영향도 미치지 않습니다. 큰 크기 TZM 몰리브덴 최고 헤드를 위해, 더 높은 밀도와 압축은 가압속도를 느리게 하고 체류 시간을 연장함으로써 획득될 수 있습니다. 이것에 대한 이유는 입자 접촉 구역의 변형 프로세스가 압력 구성 동안 더 완전히과 완전히 실행된다는 것입니다. 일반적으로, 압력 감소 속도는 느려야 합니다.

그러나, 갑자기 압력이 공개될 때, 플러그를 파열시키기 쉽는 압분체 차이에서 압축된 고압력 공기가 갑자기 확대되고 탄성 뒤 효과가 더욱 플러그를 장려하기 때문에, 그것은 또한 압분체의 크기에 의존하고 영향력의 도가 또한 다릅니다. 결렬의. 보류 시간을 연장하는 것 소형인 것에서 고압 가스가 없어지게 할 수 있습니다. 위의 규칙에 따르면, 그것은 형성압이 일반적으로 180 MPa 위에 있고 압력 유지 시간이 6 분 위에 있다고 결론짓습니다. 예를 들면, 눌린 공백의 지름과 축방향 표면 위의 20% 내지 25%의 수축 률과 공백의 표면은 매끄러운 호, 어떤 기공, 어떤 모서리, 어떤 균열과 5.5 내지 6.8 g/cm3의 비중을 가지고 있어서는 안됩니다.

전환
CNC 선반에 공백을 고정시키고 바람직한 형태의 회전하는 프로그램을 입력하세요.

소결
TZM 몰리브덴 최고 헤드의 제조 프로세스의 소결 공정은 매우 다른 몰리브덴 제품과 다릅니다. 몰리브덴 최고 헤드는 높은 가열 온도와 긴 생산 주기를 가지고 있습니다 (적어도 25의 수소 중주파유도로를 위한 Ｈ와 진공 중주파유도로를 위한 31 Ｈ). 중주파유도로의 가열 공정 동안, 오우, 엔의 일부인 약 600~1 000 Ｃ에, 공백의 결정입계에 배포된 Ｃ 음란은 휘발됩니다 ; 약 1 200 Ｃ, 저-용융 포인트 불순물 Ｋ, Na, Ca에, 기타 등등은 휘발됩니다 ; Ｃ 고융점 음란 Ni, Mg, Al, 기타 등등이 휘발시키고 따라서, 선택한 1 600에 적절한 가열은 완전히 음란을 휘발시키기 위해 시간을 맞춥니다.

보류 시간은 일반적으로 소결 온도에 의존합니다. 소결 온도가 더 높습니다, 보류 시간 짧게 ; 로우어 소결 온도, 더 긴 보류 시간. 이런 방식으로, 파우더는 그것의 치밀화 공정을 완성하기까지 충분한 시간과 에너지가 있습니다. 만약 보류 시간이 오랫동안 또한 있다면, 곡물이 또한 매우 성장할 것이고, 그것의 품질을 감소시킵니다 ; 만약 보류 시간이 너무 짧으면, 파우더가 연소 하에 즉 밀도를 높이기 위한 시간을 있지 않을 것이고 품질이 보증될 수 없습니다.

만약 소결 분위기가 H2이면, 충분히 관심이 H2에서 수증기에 지불되어야 합니다. 고온에, H2가 몸에서 배제될 때 플러그에서의 수증기와 Ｃ는 플러그를 탈탄 처리할 CO와 이산화탄소를 발생시키기 위해 화학적으로 반응할 것이고 강도를 감소시킵니다. 그리고 견고성. 소결 공정이 완료된 후, 전력은 중단하고, 불꽃을 싫증나게 하고, 완성품의 표면이 조기 출소로 인해 산화되는 것을 예방하기 위해 60 'Ｃ 아래에 냉각됩니다. .

TZM 몰리브덴 최고 헤드는 우수한 성능을 가지고 있습니다, 물질이 충격과 열에 좋은 고온 강도와 마모 방지, 좋은 열전도율과 저항을 가집니다. 그것은 열악한 조건 하에 강관 천공의 생산을 만날 수 있고, 무계목 강관의 천공 기술에서 다양한 적용을 가지고 있습니다.

3. 천공을 위해 TZM 몰리브덴 최고 헤드의 생활을 이용하세요 :

이것이 변형의 확률 분포 법칙을 결정하기 때문에, 몰리브덴 최고 헤드의 생명은 주로 꿰뚫는 콘과 그것의 단면 곡선 디자인의 길이에 의존합니다. 꿰뚫는 콘의 길이는 완전히 변형 지대의 실제 길이에 의존합니다 즉, 그것이 주로 군인 숙사의 전체 축경에 의존합니다 ; 또한, 롤 표면의 원추각과 이송각은 또한 중대한 영향을 미칩니다. 변형 지대의 전체 길이로부터, 이차적 끌기에 의해 요구된 플러그 전에 최소 직경 감소길이와 획일적 벽 콘과 모세관 계측기 써클의 필요 길이는 빼지고 남아 있는 부분이 피어싱과 회전 원뿔의 설계 길이입니다.

당신은 자사 제품에 대하여 더 알고 싶습니까?
